В чём разница между винтами, болтами и гайками?
2022-10-01
1. Болт

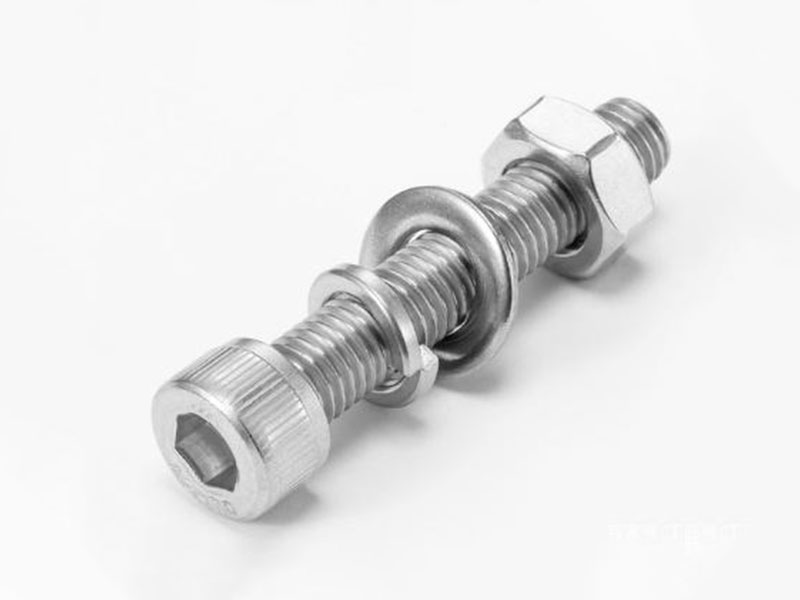

Крепёжный элемент, состоящий из головки и винта (цилиндрического тела с наружной резьбой). Он используется для соединения двух деталей со сквозными отверстиями гайкой. Такое соединение называется болтовым. Если отвинтить гайку с болта, детали можно разъединить, поэтому болтовое соединение является разъёмным.
2. Винты
Крепежные изделия, состоящие из головки и стержня с резьбой. По назначению подразделяются на три категории: машиностроительные винты, установочные винты и винты специального назначения.Машиностроительные винты предназначены для соединения детали с глухим резьбовым отверстием и детали со сквозным отверстием без использования гайки. Также могут использоваться с гайкой для соединения двух деталей со сквозными отверстиями.Установочные винты служат для фиксации взаимного положения деталей. К специальным винтам относятся рым-винты, предназначенные для подъема и перемещения грузов.
Наилучшим материалом является коррозионностойкая сталь марки 316, за ней следует 304. Далее идёт углеродистая сталь - наиболее универсальный материал.
Какие существуют стандарты и области применения шестигранных гаек?
Как стандартные изделия, гайки и вытяжные заклёпки имеют собственные нормативы. Ниже приведён обзор стандартов шестигранных гаек с указанием их различий, взаимосвязей и сфер использования.
Стандарты шестигранных гаек
GB41 Гайка шестигранная класса точности С тип I
GB6170 Гайка шестигранная класса А/В тип I
GB6171 Гайка шестигранная с мелкой резьбой класса А/В тип I
GB6172 Гайка шестигранная низкая класса А/В с фаской
GB6173 Гайка шестигранная низкая с мелкой резьбой класса А/В
GB6174 Гайка шестигранная низкая класса В без фаски
GB6175 Гайка шестигранная класса А/В тип II
GB6176 Гайка шестигранная с мелкой резьбой класса А/В тип II
GB6177 Гайка шестигранная с фланцем класса А
GB55 Гайка шестигранная высокая
GB56 Гайка шестигранная сверхвысокая
GB1229 Гайка шестигранная большая (высокопрочная для стальных конструкций)
◆ 1. Обычные шестигранные гайки
Широко распространены, отличаются высокой затягивающей силой. Недостаток - требуют значительного монтажного пространства. Установка возможна разводным, рожковым или торцевым ключом, всем им необходимо большое рабочее пространство.
◆ 2. Гайки с цилиндрической головкой и внутренним шестигранником
Самые распространенные крепёжные изделия благодаря высокой затягивающей силе и удобству монтажа шестигранным ключом. Применяются практически во всех конструкциях, имеют эстетичный вид. Недостатки: несколько меньшая затягивающая сила по сравнению с внешними шестигранными и риск повреждения внутреннего шестигранника при многократном использовании.
◆ 3. Гайки с полукруглой головкой и внутренним шестигранником
Редко используются в машиностроении (характеристики аналогичны предыдущим), в основном применяются в мебельной промышленности для увеличения площади контакта с деревянными элементами и улучшения внешнего вида.
◆ 4. Гайки без головки с внутренним шестигранником
Используются в специфических конструкциях, требующих значительного усилия затяжки или скрытого монтажа.
◆ 5. Гайки с потайной головкой и внутренним шестигранником
Преимущественно применяются в силовых механизмах с функциями, аналогичными обычным внутренним шестигранным гайкам.
◆ 6. Самоконтрящиеся гайки с полиамидным кольцом
Имеют полиамидную вставку в шестигранной части для предотвращения самоотвинчивания, используются в высоконагруженных механизмах.
◆ 7. Фланцевые гайки
Увеличивают площадь контакта с деталью, применяются преимущественно в трубопроводах, крепёжных элементах, штампованных и литых деталях.
